电源线滤波器的作用是使设备能够满足电磁兼容标准中对传导发射和传导敏感度的要求，电源线滤波器对抑制设备产生较强的辐射干扰方面也很重要。严格地说，电源线滤波器的作用是防止设备本身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备。电源线滤波器是一种低通滤波器，它允许直流或50Hz的工作电流通过，而不允许频率较高的电磁干扰电流通过。电源线滤波器是双向的，它既能防止电网上的干扰进入设备对设备产生不良影响，使设备满足传导敏感度的要求;又能防止设备内的电磁干扰通过。电源线传到电网上，使设备满足传导发射的要求。能够产生较强干扰的设备和对外界干扰敏感的设备都要使用电源线滤波器。能够产生强干扰的设备有：含有脉冲电路(微处理器)的设备、使用开关电源的设备、使用可控硅的设备、变频调速设备、含有马达的设备等。敏感电路如：使用微处理器的设备、小信号模拟电路等。滤波器选型需根据具体应用需求来定。上海直流滤波器技术指导

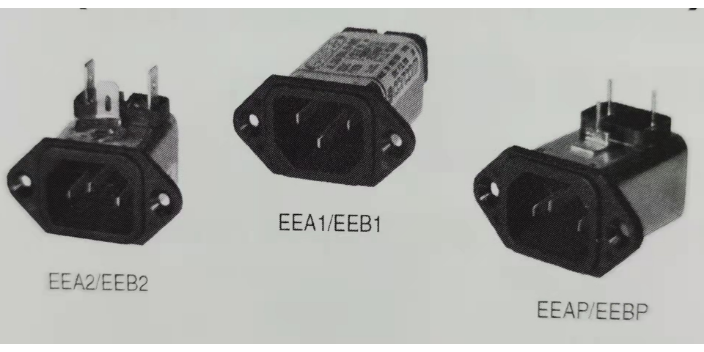

电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有用。电源滤波器一般都设计为只由电阻、电容及电感组成的被动滤波器，没有像晶体管之类的主动元件。一个电源滤波器的例子，电源滤波器的上方接电源，电源端有一个共模电感，也就是电源的二条线依同一个方向绕在铁心上，电源线上若有共模讯号，其在共模电感产生的磁场会相加，因此有较大的阻抗，而差模讯号在共模电感产生的磁场会互相抵消，因此可以流过共模电感。电源流过的电流主要是差模的，但上面也可能会噪声以差模的形式出现，若要抑制差模噪声，需要另外使用差模电感，或是各相有个别的电感器。上海屏蔽电源插座滤波器售后服务滤波器设计需考虑插入损耗与相位响应。
明确需要的工作参数首先要明确设备的额定工作电压、电流和頻率。变频器滤波器的额定电流不要取的过小，否则会损坏滤波器或降低变频器滤波器的寿命。但额定电流也不要取的过大，因为电流大会增大变频器滤波器的体积或降低变频器滤波器的电气性能。一般按设备额定电流的。确定合适的变频器滤波器种类不同的场合，对电流或者是电压畸变率的要求不同，根据其要求,选用不同变频器滤波器。明确干犹类型根据设备现场干扰源情况，来确定干犹噪声类型,是共模干犹还是差模干扰，这样才能有针对性的选用变频器滤波器。如不能确定千犹类型，可通过实际试探来确定变频器滤波器型号，这种方法往往是一种既实际又有效的方法。
不能将线缆捆扎在一块，一般来说，在电子设备或系统内安装电源滤波器时要注意的是，在捆扎设备电缆时，千万不能把滤波器(电源)端和(负载)端的电线捆扎在一起，因为这无疑加剧了滤波器输入输出端之间的电磁耦合，严重破坏了滤波器和设备屏蔽对EMI信号的抑制能力。要尽量避免使用长接地线电源滤波器输出端连接变频器或电机的接线长度不超过30厘米为宜。因为过长的接地线意味着增加接地电感和电阻，它会严重破坏滤波器的共模抑制能力。较好方法是，用金属螺钉与星形弹簧垫圈把滤波器的屏蔽牢牢地固定在设备电源入口处的机壳上。滤波器在雷达信号处理中扮演重要角色。
通带带宽：指需要通过的频谱宽度，BW=（f2-f1）。f1、f2为以中心频率f0处插入损耗为基准。插入损耗（InsertionLoss）：由于滤波器的引入对电路中原有信号带来的衰耗，以中心或截止频率处损耗表征，如要求全带内插损需强调。纹波（Ripple）：指1dB或3dB带宽（截止频率）范围内，插损随频率在损耗均值曲线基础上波动的峰值。带内波动（PassbandRipple）：通带内插入损耗随频率的变化量。1dB带宽内的带内波动是1dB。带内驻波比（VSWR）：衡量滤波器通带内信号是否良好匹配传输的一项重要指标。理想匹配VSWR=1：1，失配时VSWR大于1。对于一个实际的滤波器而言，满足VSWR小于1.5：1的带宽一般小于BW3dB，其占BW3dB的比例与滤波器阶数和插损相关。滤波器能有效抑制谐波干扰。上海屏蔽电源插座滤波器诚信经营
滤波器参数调整，可改变信号频谱特性。上海直流滤波器技术指导
滤波器的本质是利用构造特定的阻抗特性引起反射和损耗来实现对频率的选择。对于实际中的无源滤波器(即非理想滤波器)，通过滤波器时信号能量的损失不只是体现在阻带，也同样体现在通带内(显然通带不平坦)。滤波器自身网络的损耗不只是阻抗性热损耗，也可以是辐射性损耗。滤波器通带内的插入损耗并不都是坏处，也可以作为滤波器设计的自由度加以利用。低频滤波器是指低频信号可以通过但高频信号无法通过的滤波器；高频滤波器是指高频信号可以通过但低频信号无法通过的滤波器；带通滤波器是指在一定频率范围内的信号可以通过，而其他信号不能通过的滤波器；带阻力滤波器是指在一定频率范围内的信号不能通过，而其他信号可以通过的滤波器。上海直流滤波器技术指导
